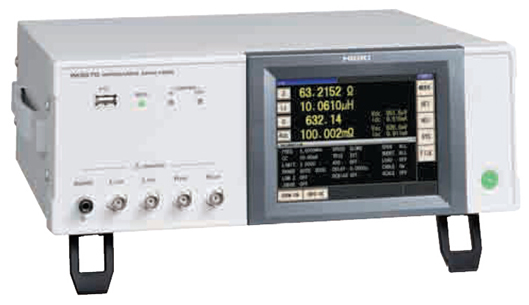

阻抗分析仪



IM3570参数
测量模式
LCR模式:单一条件下测量
分析仪模式:
根据测量频率、测量电平进行扫描
(测量点:1~801,扫描方法:一般扫描/分区扫描,
显示:列表显示/图表显示)
连续测量模式:
连续测量保存的条件(最多32个)
测量参数
Z, Y, θ, Rs(ESR), Rp, Rdc(直流电阻), X, G, B, Cs, Cp,
Ls, Lp, D(tanδ), Q
测量量程
100mΩ~100MΩ,12档量程
(所有参数都根据Z来确定)
显示范围
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp :
±(0.000000[单位]~9.999999G[单位])
仅Z和Y显示绝对值
θ: ±(0.000°~999.999°)
D : ±(0.000000~9.999999)
Q : ±(0.00~99999.99)
Δ% : ±(0.0000%~999.9999%)
基本精度Z : ±0.08%rdg. θ: ±0.05°
测量频率4Hz ~ 5MHz (10mHz ~ 100Hz步进)
测量信号电平
普通模式:
V模式、CV模式:5mV~5Vrms(1MHz以下),
10mV~1Vrms(1MHz~5MHz),1mVrms步进
CC模式:10μA~50mArms(1MHz以下)
10μA~10mArms(1MHz~5MHz),10μArms步进
低阻抗高精度模式:
V模式、CV模式:5mV~1Vrms(100kHz以下),
1mVrms步进
CC模式:10μA~100mArms(100kHz以下的
100mΩ和1Ω量程),10μArms步进
输出阻抗
普通模式:100Ω
低阻抗高精度模式:10Ω
显示彩色TFT5.7英寸,可设置显示开或关
显示位数设置可设置3~7位的显示位数,初始值为6位
测量时间0.5ms(100kHz、FAST、显示关,代表值)
测量速度FAST/MED/SLOW/SLOW2
DC 偏压测量
普通模式:DC0V~2.50V(10mV步进)
低阻抗高精度模式:
DC0V~1.00V(10mV步进)
直流电阻测量
普通模式:测量信号电平
DC100mV~2.5V(10mV步进)
低阻抗高精度模式:测量信号电平
DC100mV~1.00V(10mV步进)
比较器
LCR模式:第1、第3项目的Hi/IN/Lo
分析模式:
区域判断(各点的Hi/IN/Lo)、
峰值判断(极大、极小的频率和绝对值的Hi/IN/Lo)
B I N 测量对于2个项目的10种和条件范围外
补偿开路/短路/负载/线长0,1m/相关补偿
残留电荷保护功能V= √ 10/C (C:样品的容量[F],V=最大400V)
触发同步输出功能仅逻辑测量时加测量信号
平均功能1~256
逆变器测量100μs~10000s,最多801点
面板读取和保存LCR 模式:30、分析模式:2、补偿值:128
存储功能主机可保存32000 个数据
打印测量值、图表的打印(需要使用选件9670)
接口
EXT I/O(handler)
RS-232C
GP-IB
USB(Hi-Speed/Full-Speed)
U盘
LAN(10BASE-T/100BASE-TX)
使用温湿度范围0℃~40℃、80%rh以下,不凝结
保存温湿度范围-10℃~50℃、80%rh以下,不凝结
电源AC90~264V,50/60Hz,最大150VA
体积和质量约330W×119H×307Dmm,约5.8kg
附件电源线×1
